SiB 在部落格說過: Fedora 18 的「防火牆」設定（二）：分享網路

無論是在家裏或辦公室，能夠自己支配使用的網路位址（IP address）總是有限，通常是買台「IP 分享器」以解決這個問題。一般「IP 分享器」的吞吐量（throughput）又多與價格成正比，若是附近有一台會長時間開機的電腦（如：伺服器、動物機等），再加一張網路卡，包含主機板上的共兩張網卡（一內、一外）就可以自製一台「IP 分享器」了。
最近開始換裝 Fedora 18 系統，就用它內部新的「防火牆」設定功能，試著自己建立「IP 分享器」。除了多一張網路卡外，其它軟體都是已收錄在 Fedora 18 的套件資料庫，所以價格應該是滿有競爭力的。步驟如下：

安裝 Fedora 18 系統：相較於之前的版本，整個設定簡單多了。
設定「防火牆」：幾個「圖形化」的操作設定而己，應該沒什麼困難。
設定內、外網卡：內部網卡有些不同，外部網卡和平常設定的差不多。
安裝、設定 DHCP：這個有點小複雜，有範本可修改，也應該不難。

一、安裝 Fedora 18 系統

如果己經安裝好 Fedora 18，就跳過這個步驟。若需要安裝請參考 “適用 Fedora 18 的「可選版本 USB 安裝隨身碟」” 或製做光碟片安裝，這裏就不重覆。

二、設定「防火牆」

為節省篇幅，開啟「防火牆」設定程式，一直到權限認證通過這段操作，請參考前文 “Fedora 18 的 FirewallD 設定（一）：開「通訊埠」”。
這次的設定和前文不同，有兩個地方：『internal 區』和『external 區』，將分別用於內、外兩張網路卡。本次設定步驟中，幾個重點先說明一下：

Current View	顯示目前「防火牆」編輯中的設定之時效長短。『Runtime Configuration』為『暫時性』設定，『Persistent Configuration』為『永久性』設定。
external	對應「防火牆」外網路的『external（外部）區』。設定『分享網路』時，連接外部的網路卡要設定屬於『external 區』。此『區』的預設設定：『Services（服務）』開啟的「通訊埠」只有 ssh (22/tcp)，此外『偽裝』欄的『Masquerade zone』也有勾選，其它皆為空白。
Masquerading （偽裝）	是針對『網路位址轉換（NAT）』所設計，其它『區』的網路經此「閘道（gateway）」分享網路。只有『external 區』的『Masquerade zone』要勾選，其它『區』的設定不需勾選此項。
internal	對應「防火牆」內網路的『internal（內部）區』。『internal 區』預設開啟的「通訊埠」有 dhcpv6-client (546/udp), ipp-client (631/udp), mdns (5353/udp), samba-client (137/udp, 138/udp), ssh (22/tcp) 六個，其它皆為空白。

 設定『external 區』

首先來看『external 區』的設定

通常需要修改的設定只有『服務（Services）』這欄，若有要修改記得將『Current View』先調到『Persistent Configuration』，修改才會儲存下來，下次開機才會立即生效。

 設定『internal 區』

因為待會需啟用「DHCP 服務（service）』，先開啟它接收『需求』所用的「通訊埠（port）」67/udp

此外，『Services（服務）』那一欄中，不使用的「通訊埠」記得要關閉。

三、設定內、外網路卡

在整個設定中，較容易錯誤的地方就是：兩張網路卡與「防火牆」間的配對。有個小技巧：把網路線拔開，查看一下右上角的網路狀態；確定『網路線』與『網路卡設定』的對應後，將『網路卡設定』的名稱改為較容易辨認的名稱，如：WAN 和 LAN、Inside 和 Outside 等。

 拔除『內部網路卡』連線

以下是筆者將『內部網路卡』（即新加入的網路卡）的連線拔除後的結果，會有一個『纜線已拔除』的訊息，這時再點選『網路設定值』，開始設定網路卡。

 設定『連外網路卡』

在左欄有兩個裝置標示為『有線』，試著按它們會出現較詳細的狀態，

上圖是「網路已連線」那張網路卡，筆者將其設定為『連外網路卡』，點【選項】按鈕進入設定視窗。首先跳出的是『有線網路』欄，維持原來的設定。上方的『連線名稱』改為 WAN 方便之後的辨識用。

在『一般』欄，修改『防火牆地帶』為『external』。

在『IPv4 設定』欄，設定就是原來的網路設定，此例中是由 DHCP 指派 IP 位址。若是上班單位有給定固定 IP ，則依規定填入。

最後，在『IPv6 設定』欄，通常不使用 IPv6 所以將『方法』設為『忽略』，避免它嘗試索取位址，浪費寶貴的 CPU 資源。

至於『802.1x 防護』欄，預設是不啟用，所以不必理會。按【儲存】鈕，將剛才的設定儲存，會立即生效。

 設定『內部網路卡』

因內部網路卡需要提供 IP 位址分派及轉換的工作，自己的 IP 位址需要固定才行。所以，內部網路卡的設定上，稍微複雜些，請讀者設定時要有耐心，才不會出錯。
在左欄點選另一個標示為『有線』的裝置，出現較詳細的狀態如下，

為節省篇幅，將各欄的修改與『連外網路卡』相似部分列表說明如下：

欄位	修改	用途
Current View	Runtime Configuration →Persistent Configuration	所修改的設定會被儲存，下次開機時自動生效
連線名稱	em1 或 p?p1 → LAN	方便辨認內、外網卡
一般	防火牆地帶：預設 → internal	綁定防火牆的設定
IPv4 設定	方法：自動 → 手動地址：按【加入】加入設定地址　　＝192.168.51.8 網路遮罩＝255.255.255.0 通訊閘　＝192.168.51.8 DNS 伺服器：192.168.10.10	對內網路卡的設定註：DNS 伺服器的設定須與『連外網路卡』的設定相同，若是『連外網路卡』以 DHCP 自動取得 IP 地址，則須與自動設定值相同。
IPv6 設定	方法：自動 → 忽略	減少 CPU 浪費

除了上表的設定外，在『IPv4 設定』那一欄還有一個重要設定，

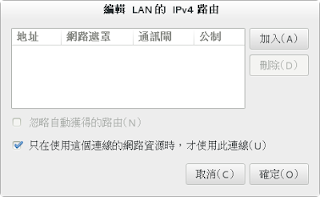

點選右下角的【路由】按鈕，跳出另一個設定視窗，

勾選『只在使用這個………』這項，使本機的網路資料不會試圖將『非內網的資料』送經此張網路卡。最後，要將『網路封包轉送』的功能開啟，可立即生效的命令有兩個，

[root@Core-i7 ~]# echo 1 > /proc/sys/net/ipv4/ip_forward
[root@Core-i7 ~]# sysctl -w net.ipv4.ip_forward=1

以上兩個命令任選一個。
要永久有效，就要將設定敘述加入開機程序中，其命令為

[root@Core-i7 ~]# echo "net.ipv4.ip_forward = 1" >> /etc/sysctl.conf

四、安裝、設定 DHCP

要讓電腦扮演『分享網路』的角色，除了將內部網路的網路位址轉換成外部的網路位址（NAT）以外，還要分配內部網路位址給內網的電腦（DHCP）。需要安裝、設定 DHCP 伺服器，

[root@Core-i7 ~]# yum install dhcp
. . . . . .
[root@Core-i7 ~]# gedit /etc/dhcp/dhcpd.conf

上例第一個命令是安裝，第二個命令是用圖型化介面的編輯器（gedit 文字編輯器）編輯設定檔，以上述說明為例，其設定檔內容的參考例如下：

# DHCP Server Configuration file.
# see /usr/share/doc/dhcp*/dhcpd.conf.example
# see dhcpd.conf(5) man page

# No service will be given on this subnet, but declaring it helps the
# DHCP server to understand the network topology.
subnet 192.168.10.0 netmask 255.255.255.0 {
}

# This declaration allows BOOTP clients to get dynamic
# addresses.
subnet 192.168.51.0 netmask 255.255.255.0 {
range 192.168.51.100 192.168.51.200;
option domain-name-servers 192.168.10.10;
#option domain-name "internal.example.org";
option routers 192.168.51.8;
option broadcast-address 192.168.51.255;
default-lease-time 600;
max-lease-time 7200;
}

# Fixed IP addresses can also be specified for hosts. These
# addresses should not also be listed as being available for
# dynamic assignment. Hosts for which fixed IP addresses have
# been specified can boot using BOOTP or DHCP.
host SiB_testfantasia {
hardware ethernet 08:00:27:50:17:08;
fixed-address 192.168.51.88;
}

第一段是（未修改前的）範例來源標示宣告。第二段用來告訴『DHCP 服務』本機連接的網路架構（指有連接，但不回應派送 IP 的需求）。第三段是設定分派的網路位址的範圍。最後一段則是設定給固定網路位址之用。一般讀者的設定，只要修改 192.129.10.0 及 192.129.10.10 這兩個『連外網路卡』的相關設定即可。
最後要啟動 DHCP 伺服器測試設定，

[root@Core-i7 ~]# systemctl start dhcpd.service
[root@Core-i7 ~]# systemctl status dhcpd.service
[root@Core-i7 ~]# systemctl restart dhcpd.service

第一個命令是啟動 DHCP 伺服器，第二個命令是查詢狀態，如果有錯誤訊息，須回去修改 /etc/dhcp/dhcpd.conf 這個設定檔。接著再以第三個命令重新啟動 DHCP 伺服器。
確定設定都正確，就可以命令 DHCP 伺服器在下次開機自動啟動，命令為

[root@Core-i7 ~]# systemctl enable dhcpd.service

已測試版本：

Fedora: 18
